בדיקות PCRT (Process Compensated Resonance Testing, בדיקת תהודה עם פיצוי תהליך) מזהות חריגות מבניות ברכיבים תעשייתיים בלי לפגוע בחלק: הרכיב מעורר לרטט, מודדים את "תדרי התהודה" שלו (התדרים שבהם החלק מתנדנד בעוצמה הגדולה ביותר), ומשווים אותם לאוכלוסייה של חלקים תקינים.
סדק, חלל פנימי, נקבוביות או שינוי במבנה המתכת מזיזים את התדרים האלה, ומודל סטטיסטי מסמן כל חלק שסוטה מהנורמה.
השיטה מתאימה במיוחד לסדרות של רכיבים זהים בתעופה, בביטחון ובתעשייה כבדה: יצקות, חישולים וחלקים שיוצרו בהדפסת מתכת תלת מימד.
היא מהירה וחוזרת על עצמה, ותוצאתה אינה תלויה בעין של בודק, אבל היא כלי סינון ולא תחליף לכל שיטות בדיקות אל הרס (NDT).
CMI, נציגה רשמית של חברת Vibrant בישראל, מציעה את הבדיקה לצד שירותי הנדסה ולצד אספקת חלקי חילוף לתעופה, כך שהחלטה על חלק חשוד מתקבלת במקום אחד.
יש לכם סדרת רכיבים שצריך לסנן לפני הרכבה או משלוח?
פנו אל CMI ונגדיר יחד תוכנית בדיקה שמתאימה לחומר, לגאומטריה ולדרישות הקבלה שלכם.
איך בדיקות PCRT מזהות חריגות מבניות ברכיב?
כל גוף מוצק מתנדנד בתדרים טבעיים שנקבעים לפי הצורה, המסה והקשיחות של החומר, ולפי המבנה הפנימי שלו.
כשבחלק יש סדק או חלל, הקשיחות המקומית משתנה והתדרים זזים, גם אם העין והמדידה הגיאומטרית לא מבחינות בשום דבר.
הבדיקה "קוראת" את הסטייה הזאת.
התהליך בנוי ממספר שלבים:
- בניית "אוכלוסיית ייחוס": קבוצה של חלקים תקינים שאושרו, ולרוב גם חלקים עם פגם ידוע, שמהם המודל לומד איך נראה חלק טוב.

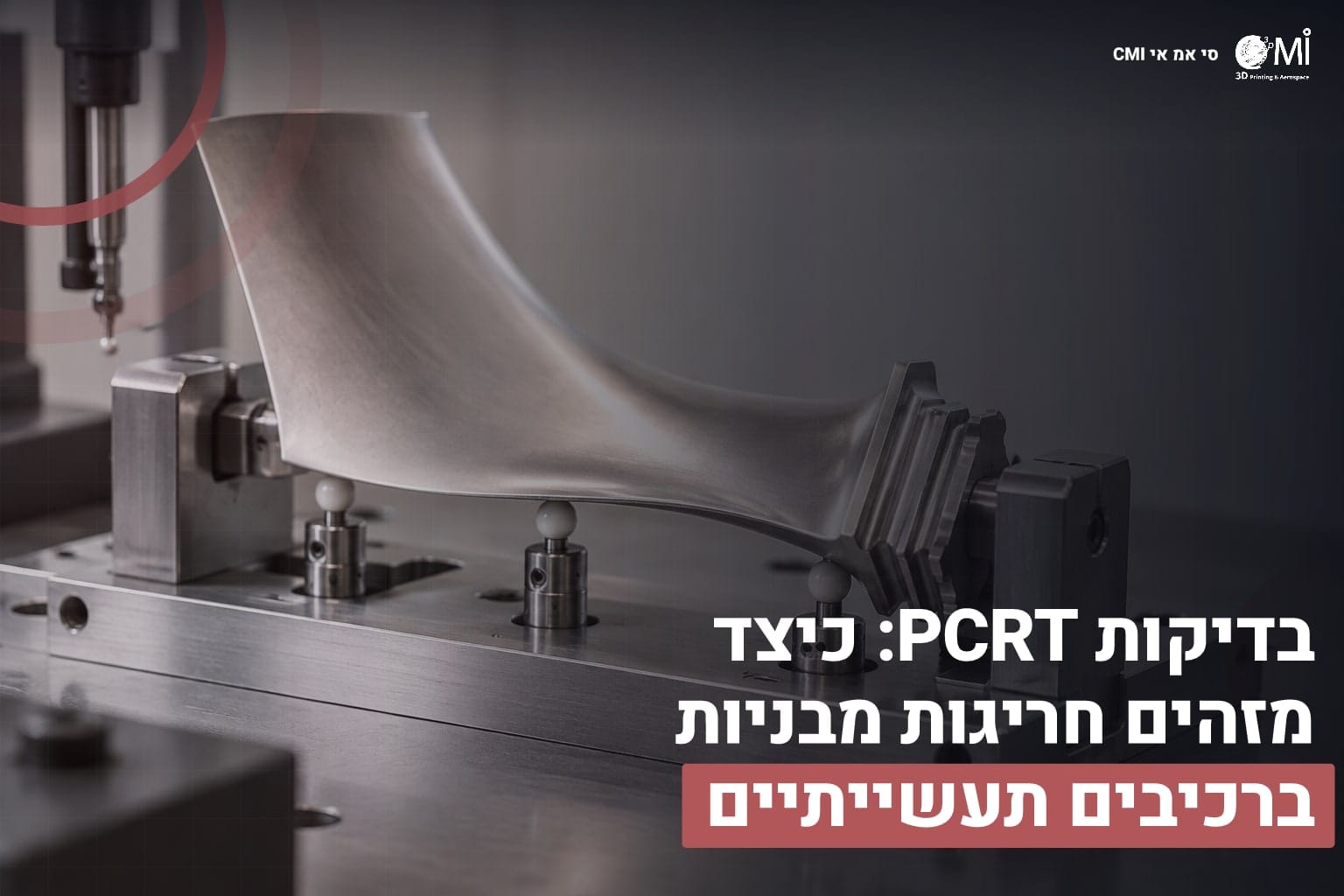

- עירור ומדידה: החלק מונח על מתמרים (חיישנים פיזואלקטריים), מקבל רטט במגוון תדרים, והמערכת מתעדת את "ספקטרום התהודה" שלו, כלומר כל הפסגות שנמדדו.
- פיצוי תהליך: גם חלקים תקינים אינם זהים. סטיות קטנות במידות, בצפיפות או בקשיחות יוצרות שונות טבעית, והמודל לומד להפריד בינה לבין שונות שנובעת מפגם.
- סיווג: כל חלק מקבל ציון קרבה לאוכלוסיית הייחוס, ולפי סף שהוגדר מראש הוא עובר, נפסל או מועבר לבדיקה משלימה.
לדברי מהנדס אמינות בתעשיית התעופה, השאלה בבדיקת תהודה איננה אם בחלק יש סדק, אלא אם החלק התנהג כמו האוכלוסייה שאישרנו.
חלק שסוטה ממנה מקבל בדיקה נוספת, גם כשאין פגם גלוי.
הבדיקה עצמה אינה מסירה חומר, אינה דורשת נוזלים או קרינה, ולכן החלק חוזר לקו הייצור כמות שהוא.
הדיוק תלוי באיכות אוכלוסיית הייחוס ובתנאי הבדיקה, ובהם טמפרטורה אחידה, כי חום משנה את הקשיחות ואיתה את התדרים.
אילו פגמים ושינויים במבנה החומר אפשר לאתר בשיטת התהודה?
הבדיקה רגישה לכל דבר שמשנה את הקשיחות או את המסה של החלק, בפנים ובפני השטח.
בפועל זה מכסה כמה משפחות של חריגות:
- סדקים, כולל "סדקי מיקרו" שעדיין אינם נראים בעין ועלולים להתפתח בעומס מחזורי.
- חללים ונקבוביות פנימיים, למשל גזים שנלכדו ביציקה או בחלק מודפס.
- "היעדר היתוך" (lack of fusion), אזורים בחלק מודפס שבהם השכבות לא התחברו כראוי.
- שינויים מיקרו-מבניים: גודל גרגר שונה, או טיפול תרמי שלא בוצע באופן אחיד בכל הסדרה.
- סטיות בחומר, כמו סגסוגת שהרכבה סוטה במעט מהמפרט.
בחלקים שמיוצרים בהדפסת מתכת תלת מימד, התועלת כפולה.
טכנולוגיות כמו EBAM (ייצור בקרן אלקטרונים בוואקום) ו-AFSD (ייצור בהתקה בחיכוך, בשיטת MELD) מפיקות רכיבים גדולים, ובדיקה שלהם רק בדגימה מייצגת משאירה שאלות פתוחות.
בדיקת תהודה לכל חלק בסדרה מאפשרת לראות אם התהליך יציב מרכיב לרכיב.
גם איכות אבקת המתכת משפיעה על התוצאה.
אבקה עם חלקיקים לא אחידים או עם חדירת גזים עלולה להשאיר נקבוביות, ובדיקה של הסדרה הראשונה מסייעת לקשר בין פרמטרי הייצור לבין הפגמים שהתגלו.
מה הבדיקה לא עושה?
היא מצביעה על כך שהחלק חריג, אבל לא תמיד על המקום המדויק ועל סוג הפגם.
לצורך זה משתמשים בשיטה משלימה.
מתי עדיף לבחור בבדיקת תהודה ומתי בשיטת NDT אחרת?
אין שיטה אחת שמכסה הכול, והבחירה תלויה בסוג הפגם החשוד, בגאומטריה ובגודל הסדרה.
הטבלה מציגה את ההבדלים העיקריים:
| שיטה | מה היא מזהה היטב | מגבלה עיקרית |
|---|---|---|
| בדיקת תהודה (PCRT) | סטייה כוללת של החלק מאוכלוסיית הייחוס: סדקים, חללים ושינויים מיקרו-מבניים | דורשת אוכלוסיית ייחוס, ולא תמיד מצביעה על מיקום הפגם |
| אולטרסאונד (UT) | פגמים פנימיים, עומקם ומיקומם, ומדידת עובי | גאומטריה מורכבת ומשטח גס מקשים על הבדיקה |
| חדירת נוזלים (PT) | סדקים הפתוחים אל פני השטח | אינה מגלה פגמים פנימיים |
| רדיוגרפיה וטומוגרפיה ממוחשבת (CT) | חללים ונקבוביות פנימיים, ובטומוגרפיה גם תמונה תלת ממדית | איטית ויקרה יותר, ומוגבלת בגודל החלק |
| זרמי מערבולת (ET) | סדקים בפני השטח ובסמוך אליהם, בחומרים מוליכים | עומק חדירה מוגבל |
בדיקת תהודה היא הבחירה הטבעית כשיש סדרה של חלקים זהים וצריך להחליט במהירות מי ממשיך הלאה.
היא פחות מתאימה לחלק בודד שאין לו אוכלוסיית ייחוס, ובו עדיף להתחיל באולטרסאונד או בטומוגרפיה.
הדרך היעילה לעבוד היא בשילוב: PCRT מסננת את כל הסדרה, והחלקים שסומנו עוברים שיטה שמאתרת את הפגם.
כך לא משלמים על בדיקה יקרה לכל חלק, ואין חלק חשוד שנשאר ללא בדיקה.
מי שרוצה להעמיק ברקע הכללי יכול לקרוא על בדיקות אל הרס (NDT) בעמודי ההסבר של האתר.
מה צריך להכין לפני שמזמינים בדיקה של סדרת רכיבים?
איכות התוצאה נקבעת כבר בשלב ההכנה.
ככל שהמפרט ברור יותר, כך המודל מדויק יותר.
מומלץ להגיע עם הנתונים הבאים:
- סגסוגת ומפרט חומר, למשל טיטניום, אלומיניום או פלדה, כולל שיטת הייצור: יציקה, חישול או הדפסת תלת מימד.
- טיפול תרמי ועיבוד שבוצעו על החלק, כי הם משפיעים על התדרים.
- שרטוט, מידות ומשקל, וכן פרטי ציפויים שנוספו לחלק.
- חלקים תקינים שאושרו בשיטה אחרת, ואם יש, גם חלקים עם פגם ידוע.
- קריטריון הקבלה של הלקוח הסופי או הגוף המאשר, כי הוא שקובע את הסף בין חלק תקין לחלק פסול.
כדאי גם לתאם מראש את גודל הסדרה.
ככל שאוכלוסיית הייחוס גדולה ומגוונת יותר, כך המודל מכיר טוב יותר את השונות הטבעית ופוחת הסיכון להתרעות שווא.
בסדרות קטנות מאוד מקובל להשלים את הבדיקה בשיטה נוספת.
כדי למנוע סטיות, החלקים צריכים להגיע נקיים ובטמפרטורה זהה.
הזמנים והעלות תלויים בגודל החלק, במספרם ובמורכבות המפרט, ולכן את ההצעה מגבשים לאחר שיחה טכנית וסקירת הנתונים.
ל-CMI יש בנוסף שירותי שיפוץ ואחזקה לציוד תעופתי, והבדיקה משתלבת בהם כשרכיב חוזר מהשטח ונדרש לוודא שהוא ראוי לשימוש חוזר.
שאלות נפוצות על בדיקות PCRT
כמה תשובות קצרות לשאלות שמהנדסי איכות ורכש שואלים לפני שמכניסים שיטה חדשה לתהליך.
האם הבדיקה פוגעת ברכיב או משנה אותו?
לא.
הרטט שמופעל על החלק קטן מאוד ואינו מגיע לעומסים שבהם הוא עובד בשימוש רגיל.
הבדיקה אינה פוגעת במשטח ואינה מותירה שאריות, ולכן החלק יכול לחזור ישירות לייצור או להרכבה.
האם אפשר לבדוק גם חלק שהודפס בתלת מימד?
כן, וזה אחד התחומים שבהם הבדיקה בולטת.
חלקי מתכת שיוצרו בהדפסה, בין שהם קטנים ובין שהם גדולים, נבדקים מול אוכלוסיית ייחוס של חלקים שהודפסו באותם פרמטרים.
התנאי הוא שהסדרה הוגדרה היטב ושתהליך הייצור יציב, אחרת קשה להפריד בין שונות רגילה לפגם.
האם התוצאה מצביעה על המקום המדויק של הסדק?
לרוב לא.
בדיקות PCRT עונות על השאלה אם החלק חריג, ולא תמיד היכן הפגם נמצא.
לאיתור מדויק מעבירים את החלק שסומן לאולטרסאונד או לטומוגרפיה ממוחשבת.
מה קורה כשרכיב נפסל בבדיקה?
הוא עובר בדיקה משלימה שמאתרת את הפגם ואת חומרתו, ולפי קריטריון הקבלה מחליטים אם לתקן אותו, להוריד את דרגתו או לפסול אותו.
הממצאים משמשים גם לחזרה אל תהליך הייצור, כדי לברר מה גרם לסטייה ולמנוע אותה בסדרה הבאה.
בדיקות PCRT עם CMI: סינון אמין לרכיבים קריטיים
כשרכיב משרת מערכת תעופתית, ביטחונית או תעשייתית כבדה, גילוי מאוחר של פגם עולה הרבה יותר מבדיקה מוקדמת.
השילוב של סינון מהיר לכל חלק בסדרה ובדיקה משלימה לחלקים חשודים הוא שנותן לצוותי איכות תמונה מלאה מבלי לעצור את הייצור.
CMI פעילה בתחום משנת 1988, עוסקת בהדפסת תלת מימד משנת 2012, מוסמכת ISO 9001-2015 ומוכרת כספקית מורשית של משרד הביטחון והתעשייה האווירית.
היא גם נציגה רשמית של Vibrant בישראל, ומאושרת ומוכרת אצל Lockheed Martin ו-Pratt & Whitney.
זה מאפשר לה ללוות לקוחות תעשייתיים מהגדרת המפרט ועד החלטה על החלק.
רוצים לבדוק אם בדיקות PCRT מתאימות לסדרת הרכיבים שלכם?
צרו קשר עם CMI, שלחו את פרטי החומר והשרטוט, ונחזור אליכם עם המלצה לתוכנית בדיקה.
