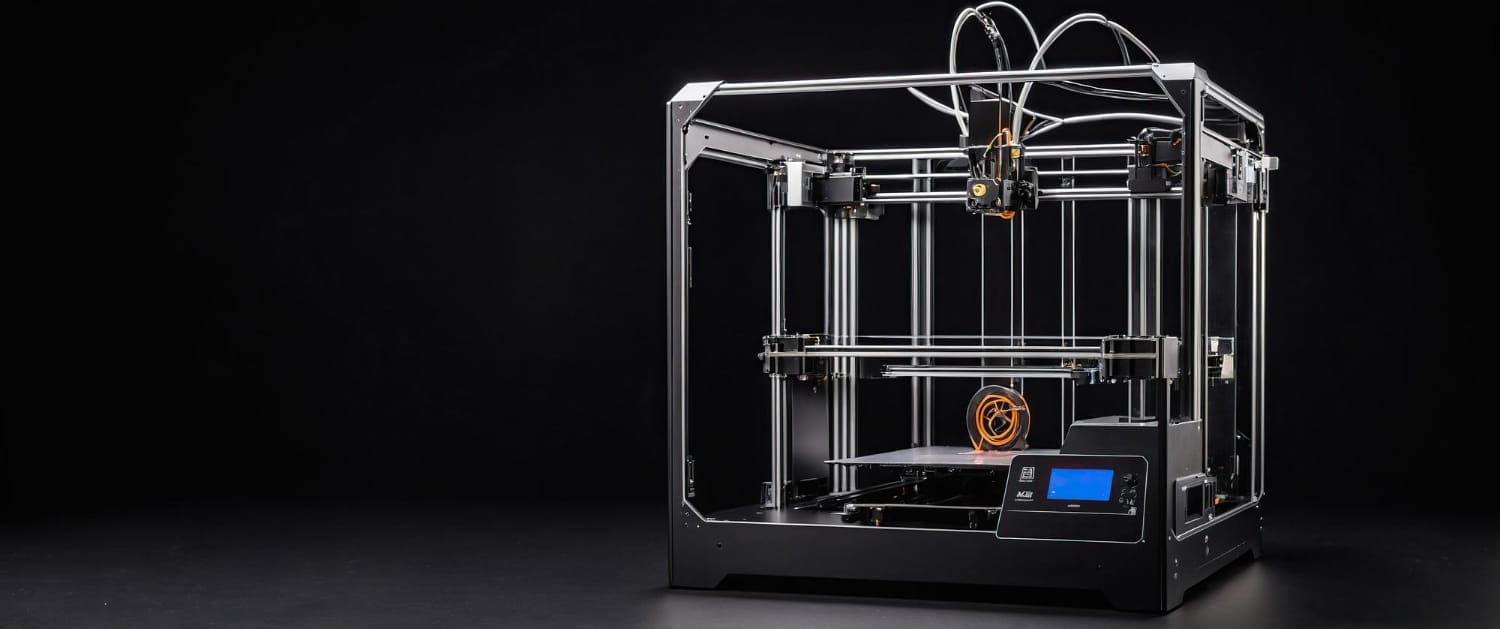

הדפסת תלת מימד: מתי היא עדיפה על ייצור רגיל?

הדפסת תלת מימד הפכה בשנים האחרונות לאחת משיטות הייצור המשמעותיות בתעשייה המתקדמת, אך הבחירה בה צריכה להתבסס על צורך הנדסי אמיתי ולא רק על הרצון להשתמש בטכנולוגיה חדשנית. חברת CMI מספקת פתרונות מתקדמים להדפסת חלקים ממתכת ומפולימרים, החל מפריטים זעירים ועד למבנים גדולים, עבור התעשייה האזרחית, הביטחונית והתעופתית.

בהשוואה לשיטות ייצור רגילות, הדפסת תלת מימד יכולה להציע יתרון משמעותי כאשר נדרש לייצר חלק בעל מבנה מורכב, אבטיפוס, סדרת ייצור מצומצמת או רכיב בהתאמה מדויקת לדרישות הפרויקט. לצד זאת, לא בכל מקרה היא תהיה הבחירה הנכונה. חומר הגלם, גודל החלק, רמת הדיוק, הכמות הנדרשת והשימוש הסופי משפיעים כולם על ההחלטה המקצועית.

הניסיון של CMI משלב בין טכנולוגיות ייצור מתקדמות לבין שירותי הנדסה, תכנון תלת מימד ואספקת חומרי גלם להדפסת תלת מימד, כדי להתאים לכל לקוח פתרון מדויק מבחינה טכנולוגית ותעשייתית. רוצים לבדוק האם הדפסת תלת מימד עדיפה עבור המוצר או הפרויקט שלכם? צרו קשר עם צוות CMI לקבלת ייעוץ מקצועי והתאמת הפתרון הנכון.

באילו מקרים כדאי לבחור בהדפסת תלת מימד?

הדפסת תלת מימד מתאימה במיוחד למצבים שבהם שיטות הייצור המקובלות מגבילות את התכנון, מאריכות את זמן הפיתוח או מחייבות השקעה מוקדמת גבוהה בכלים ובתבניות. הבחירה אינה תלויה רק בשאלה אם ניתן לייצר את החלק, אלא גם בכמות הנדרשת, במבנה הגאומטרי, בחומר, ברמת הדיוק ובתפקיד שהרכיב ממלא בתוך המערכת.

אחד השימושים הבולטים של הטכנולוגיה הוא פיתוח אבטיפוס. כאשר צוות הנדסי רוצה לבחון רעיון חדש, אין תמיד הצדקה לייצר תבנית או להפעיל תהליך ייצור מלא עבור חלק יחיד. האפשרות לעבור ממודל ממוחשב לחלק מוחשי מאפשרת לבדוק מידות, התאמה, נוחות שימוש ואופן ההשתלבות של הרכיב במכלול. אם מתגלה צורך בשינוי, ניתן לעדכן את התכנון ולייצר גרסה נוספת בלי להתחיל את התהליך כולו מחדש.

הדפסת תלת מימד מאפשרת חופש תכנוני רחב גם כאשר מדובר בצורות מורכבות. תעלות פנימיות, חללים, מבנים קלי משקל וגאומטריות שקשה להגיע אליהן באמצעות כלי עיבוד רגילים יכולים לעיתים להיבנות כחלק אחד. היכולת הזאת חשובה כאשר המבנה של החלק נועד לשפר את תפקודו ולא רק את המראה שלו.

יתרון נוסף מתגלה בסדרות קצרות. ייצור רגיל יכול להיות יעיל מאוד כאשר נדרשות אלפי יחידות זהות, אך הכנת התשתית לייצור עשויה להיות פחות משתלמת כאשר דרושים פריטים בודדים או כמה עשרות חלקים. במקרים כאלה כדאי לבחון את העלות הכוללת של הפרויקט, כולל תכנון, כלים, תבניות, זמן עבודה, חומר ופחת, ולא להשוות רק את המחיר הישיר של יחידה אחת.

גם התאמה אישית היא סיבה משמעותית לבחירה בטכנולוגיה. בתעשיות רפואיות, תעופתיות וביטחוניות קיימים פריטים שצריכים להתאים למידה, למבנה או למערכת מסוימת. כאשר כל יחידה שונה מעט מקודמתה, ניתן לשנות את הקובץ בהתאם לדרישה בלי לבנות קו ייצור חדש עבור כל גרסה.

בתחומים שבהם זמינות של חלקי חילוף משפיעה על רציפות העבודה, ניתן לבחון ייצור של רכיב שאינו זמין עוד במלאי או שזמן האספקה שלו ארוך. תחילה יש לבצע תכנון מדויק, לבחור חומר מתאים ולוודא שהחלק עומד בדרישות השימוש. רק לאחר מכן אפשר להחליט אם הייצור התוספי הוא הפתרון הנכון. כך, למשל, הדפסת תלת מימד לציוד תעופתי משתלבת במענה מקצועי שדורש היכרות עם החלק, סביבת העבודה שלו ורמת הביצועים המצופה ממנו.

CMI מספקת יכולות ייצור במגוון מידות, מפריטים זעירים ועד חלקי מתכת גדולים. טווח היכולות הזה מאפשר לבחון כל פרויקט לפי מאפייניו בפועל ולא לנסות להתאים את כל הדרישות לשיטה אחת. הבחירה הנכונה מתחילה תמיד בהגדרת הבעיה ההנדסית, ממשיכה בבחינת החלופות ומסתיימת בהתאמת הטכנולוגיה למוצר הסופי.

חשוב לזכור שהדפסת תלת מימד אינה עדיפה באופן אוטומטי. חלק פשוט שנדרש בכמות גדולה עשוי להיות מתאים יותר לעיבוד שבבי, יציקה או שיטת ייצור מסורתית אחרת. לעומת זאת, כאשר מדובר בחלק מורכב, כמות קטנה, צורך בהתאמה או תהליך פיתוח שדורש גמישות, הטכנולוגיה יכולה להעניק יתרון ממשי בזמן, בתכנון ובניהול הייצור.

מהם היתרונות של הדפסת תלת מימד בתעשייה?

היתרון הבולט של הדפסת תלת מימד בתעשייה הוא היכולת לקצר את המרחק שבין רעיון הנדסי לבין מוצר מוחשי. במקום לפצל את התהליך בין הכנת כלים, בניית תבניות, כיוון מכונות וביצוע סדרה של פעולות נפרדות, ניתן במקרים המתאימים לייצר ישירות מתוך קובץ מתוכנן. המשמעות אינה שכל שלבי הייצור נעלמים, אלא שחלק מהעבודה המקדימה עשוי להתקצר ולהפוך לגמיש יותר.

חופש התכנון מאפשר למהנדסים לבחון את הרכיב לפי התפקוד שהוא צריך למלא. ניתן לתכנן מבנים פנימיים, להפחית חומר מאזורים שאינם נושאים עומס ולחזק אזורים שבהם נדרשת עמידות גבוהה יותר. תכנון כזה עשוי לסייע בהפחתת משקל וביצירת חלק יעיל יותר, בתנאי שהגאומטריה, החומר ותהליך הייצור נבדקו בהתאם לדרישות הפרויקט.

הדפסת תלת מימד יכולה לצמצם את מספר החלקים במכלול מסוים. במקום לייצר כמה רכיבים בנפרד ולאחר מכן לחבר אותם, ניתן לעיתים לתכנן פריט מאוחד. צמצום מספר החיבורים עשוי להקל על ההרכבה, להפחית נקודות כשל ולפשט את ניהול המלאי. עם זאת, יש לבדוק מראש אם המבנה המאוחד מאפשר תחזוקה, תיקון והחלפה בעתיד.

בתהליכי פיתוח, היכולת לבצע שינוי בלי להחליף תבנית מספקת יתרון מעשי. מהנדס יכול לעדכן עובי, מיקום חיבור או תעלה פנימית בקובץ ולבחון גרסה חדשה. הדבר מאפשר ללמוד מתוצאות הבדיקה ולשפר את המוצר בהדרגה. בתעשיות שבהן לכל טעות יש משמעות כספית ותפעולית, האפשרות לזהות בעיה בשלב מוקדם יכולה למנוע מעבר מוקדם מדי לייצור סדרתי.

יתרון נוסף קשור לשימוש בחומר. בעיבוד שבבי מתחילים לעיתים מגוש חומר ומסירים ממנו חלקים עד שמתקבלת הצורה הרצויה. בייצור תוספי החומר נבנה בהתאם לגאומטריה המתוכננת. אין פירוש הדבר שאין שאריות, תמיכות או פעולות גימור, אך בפרויקטים מסוימים ניתן להגיע לניצול חומר יעיל יותר. הדבר חשוב במיוחד כאשר משתמשים במתכות יקרות או בסגסוגות מיוחדות.

כאשר משלבים הדפסת תלת מימד עם תכנון נכון, ניתן לתת מענה גם לחלקים גדולים ומורכבים. CMI עוסקת בפתרונות של הדפסת מתכת במידות גדולות באמצעות טכנולוגיות מתקדמות ובהן AFSD ו EBAM. היכולת לעבוד בממדים גדולים פותחת אפשרויות עבור יישומים שלא ניתן לתת להם מענה באמצעות מדפסות שולחניות או מערכות המיועדות לפריטים קטנים בלבד.

טכנולוגיית AFSD מבוססת על עיבוד מתכת במצב מוצק ומאפשרת מגוון יישומים, בהם יצירה, ציפוי, תיקון, חיבור והוספת חומר. טכנולוגיית EBAM עושה שימוש בקרן אלקטרונים ובתהליך ריתוך בוואקום לייצור מבני מתכת גדולים. ההתאמה בין הטכנולוגיה לבין הפרויקט נקבעת לפי החומר, המידות, התכונות המכאניות, הגאומטריה והדרישות הסופיות של הרכיב.

גם שרשרת האספקה יכולה ליהנות מגמישות גדולה יותר. כאשר קיימת יכולת לייצר חלקים לפי דרישה, ניתן במקרים מסוימים לצמצם תלות במלאי גדול או בהמתנה ממושכת לחלק שמגיע מספק רחוק. היתרון הזה רלוונטי במיוחד לפריטים ייחודיים או לרכיבים שהביקוש להם אינו קבוע.

לצד כל היתרונות, צריך להביא בחשבון גם פעולות משלימות. חלק מודפס עשוי לדרוש ניקוי, גימור, טיפול תרמי, עיבוד נוסף או בדיקת איכות. לכן הערכה מקצועית צריכה להתייחס לתהליך כולו, החל מהתכנון ועד החלק המוכן לשימוש. רק בחינה מלאה מאפשרת להבין אם הטכנולוגיה אכן חוסכת זמן, חומר או עלויות בפרויקט המסוים.

איך בוחרים בין הדפסת תלת מימד לייצור רגיל?

החלטה בין הדפסת תלת מימד לבין ייצור רגיל צריכה להתחיל בהגדרה ברורה של המוצר. לפני שבוחרים מכונה או חומר, חשוב להבין מה החלק אמור לעשות, באיזו סביבה הוא יעבוד, לאילו עומסים הוא ייחשף ומהי רמת הדיוק הנדרשת. חלק שמיועד להמחשה בלבד אינו נבחן באותם מדדים כמו רכיב תעופתי, כלי עבודה או פריט שמשתלב במערכת תעשייתית פעילה.

הכמות היא אחד השיקולים הראשונים. בסדרה קטנה ניתן לעיתים לחסוך את ההשקעה בתבנית ולייצר ישירות מתוך קובץ. כאשר הכמות עולה, העלות ליחידה בשיטות מסורתיות עשויה לרדת באופן משמעותי. לכן יש לחשב את העלות הכוללת ולא להסתפק במחיר של הפעלת המכונה. החישוב צריך לכלול חומר, עבודה, הכנה, פעולות גימור, בדיקות, פסילות וזמן אספקה.

גם מורכבות החלק משפיעה על הבחירה. חלק פשוט, שטוח או סימטרי עשוי להיות קל ומהיר לייצור בשיטה רגילה. לעומתו, חלק בעל חללים פנימיים, תעלות או מבנה מורכב יכול להצדיק מעבר לייצור תוספי. לעיתים השאלה אינה איזו שיטה זולה יותר, אלא איזו שיטה בכלל מסוגלת לייצר את הגאומטריה הנדרשת בלי לפרק אותה למספר חלקים.

הטבלה הבאה מרכזת את השיקולים המרכזיים שכדאי לבחון לפני קבלת החלטה:

שיקול	מתי ייצור תוספי עשוי להתאים	מתי ייצור רגיל עשוי להתאים
כמות	פריט יחיד או סדרה קצרה	סדרה גדולה של חלקים זהים
מורכבות	גאומטריה מורכבת או מבנה פנימי	צורה פשוטה שקל לעבד או ליצוק
התאמה	כל יחידה דורשת שינוי מסוים	כל היחידות מיוצרות לפי מפרט קבוע
פיתוח	נדרשות גרסאות ובדיקות לאורך הדרך	התכנון סופי ומוכן לייצור סדרתי
חומר	קיים חומר מתאים למערכת וליישום	השיטה המסורתית מציעה חומר מתאים וזמין יותר
זמן	חשוב לעבור במהירות מקובץ לחלק	תשתית הייצור כבר קיימת וזמינה

לאחר ההשוואה הראשונית יש לבדוק את יכולות התהליך בפועל. הדפסת תלת מימד תהיה כדאית רק אם ניתן להגיע למידות, לסבילות ולתכונות שהחלק דורש. לעיתים ניתן לייצר את הצורה הבסיסית באמצעות המדפסת ולהשלים אזורים מסוימים בעיבוד מכני. השילוב בין שיטות אינו פשרה בהכרח, אלא דרך מעשית לנצל את היתרונות של כל תהליך.

החומר משפיע לא רק על המחיר אלא גם על עמידות החלק. יש לבחון חוזק, משקל, התנהגות בחום, עמידות בפני שחיקה או קורוזיה וכל תכונה אחרת שרלוונטית לסביבת העבודה. כאשר מדובר ברכיב בעל חשיבות בטיחותית או תפעולית, אין להסתפק בכך שהחלק נראה תקין. יש להגדיר מראש כיצד הוא ייבדק ואילו נתונים נדרשים כדי לאשר אותו.

בשלב הזה משתלבות באופן טבעי בדיקות אל הרס, שמטרתן לבחון רכיבים בלי לפגוע בשימוש העתידי שלהם. CMI מספקת בדיקות בטכנולוגיית NDT PCRT, שיכולות להשתלב בתהליך בקרת האיכות בהתאם לאופי החלק ולדרישות הלקוח. הבדיקה אינה מחליפה תכנון נכון או בקרת ייצור, אלא מוסיפה שכבה חשובה של מידע על הרכיב.

גם זמן האספקה צריך להיבחן בצורה מלאה. ייצור ללא תבנית עשוי לקצר את תחילת התהליך, אך יש להביא בחשבון את משך ההדפסה, הכנת הקובץ, פעולות הגימור והבדיקות. לעומת זאת, אם קיימת כבר תבנית מוכנה או מכונה מכוונת, ייצור רגיל יכול להיות מהיר יותר. השוואה אמיתית מבוססת על לוח הזמנים של הפרויקט כולו.

בסופו של דבר, הדפסת תלת מימד מתאימה כאשר היא פותרת בעיה הנדסית, משפרת את תהליך הפיתוח או מעניקה יתרון תפעולי ברור. הבחירה הנכונה אינה נובעת מטרנד, אלא מהבנה של הדרישות ומהשוואה מקצועית בין האפשרויות הקיימות.

אילו חומרים מתאימים לייצור בתלת מימד?

בחירת חומר עבור הדפסת תלת מימד מתחילה בשימוש הסופי של החלק. אין חומר אחד שמתאים לכל פרויקט, וגם שני פריטים בעלי מראה דומה יכולים לדרוש תכונות שונות לחלוטין. רכיב שמיועד לבדיקת צורה יכול להיות מיוצר מפולימר, בעוד שחלק שנושא עומס, נחשף לחום או פועל בסביבה תעשייתית עשוי לדרוש מתכת או סגסוגת ייעודית.

בעבודה עם פולימרים אפשר לבחור בין שיטות וחומרי הזנה שונים. CMI מספקת מערכות הפועלות בשיטות FFF ו FDM וכן מערכות המבוססות על חומר גרוס בשיטת Pellet. הבחירה מושפעת מגודל הפריט, חוזק נדרש, איכות פני השטח, תנאי העבודה והצורך בייצור מהיר או רציף. גם כאשר משתמשים באותו סוג פולימר, הגדרות התהליך וכיוון הבנייה יכולים להשפיע על התוצאה.

בהדפסת תלת מימד במתכת קיימים חומרי גלם המתאימים למגוון רחב של שימושים. בין האפשרויות שמציעה CMI ניתן למצוא אבקות נירוסטה, פלדת כלים, טיטניום, אלומיניום, כרום קובלט ואינקונל. לכל חומר יתרונות ומגבלות משלו. טיטניום מוכר בזכות היחס שבין חוזק למשקל, אלומיניום יכול להתאים כאשר משקל הוא שיקול מרכזי, ואינקונל משמש ביישומים שבהם נדרשת עמידות בתנאים מאתגרים.

לצד סוג החומר חשוב להתייחס גם לצורתו. אבקה, חוט, גרגרים או חומר הזנה אחר אינם נבחרים באופן חופשי, אלא בהתאם למערכת הייצור ולטכנולוגיה שבה משתמשים. מכונה שמבוססת על קרן אלקטרונים פועלת באופן שונה ממערכת לעיבוד מתכת במצב מוצק, ולכן יש להתאים בין החומר, המכונה והיישום כבר בשלב תכנון הפרויקט.

כאשר נדרשים פריטים קטנים ובעלי פרטים עדינים, הדפסת מתכת מיקרו יכולה לתת מענה ליישומים שבהם המידות המזעריות ורמת הפירוט הן חלק מהותי מדרישות המוצר. היכולת לייצר חלק זעיר אינה תלויה רק בגודל המדפסת. היא מחייבת התאמה של החומר, רזולוציית המערכת, התכנון, פעולות הגימור והאופן שבו בודקים את התוצאה.

בקצה השני של טווח המידות נמצאים חלקים גדולים, שבהם נדרשת מערכת המסוגלת לבנות נפח משמעותי ולעבוד עם חומרי מתכת מתאימים. טכנולוגיות AFSD ו EBAM מאפשרות ל CMI להציע פתרונות גם לפרויקטים בממדים גדולים. במקרים כאלה יש לבחון את יציבות התהליך, התכונות המכאניות, זמני העבודה והפעולות הנוספות שיידרשו לאחר השלמת החלק.

הצלחת הדפסת תלת מימד תלויה במערכת היחסים שבין חומר, תכנון ותהליך. חומר איכותי אינו יכול לפצות על תכנון שאינו מתאים לשיטת הייצור, ומכונה מתקדמת אינה מבטיחה תוצאה נכונה כאשר הגדרות התהליך אינן מותאמות ליישום. לכן חשוב לבחון את החלק כמכלול ולשאול אילו תכונות נדרשות ממנו לאורך זמן.

בפרויקטים תעופתיים, ביטחוניים, רפואיים ותעשייתיים יש משמעות גם ליכולת לתעד את החומר ואת תהליך הייצור. הדרישות יכולות לכלול מידע על מקור חומר הגלם, אופן האחסון, תנאי ההדפסה והבדיקות שבוצעו לאחר מכן. רמת התיעוד צריכה להיקבע לפי תחום הפעילות, דרישות הלקוח והתקנים הרלוונטיים.

CMI עובדת עם מגוון טכנולוגיות וחומרים, ולכן תהליך הבחירה יכול להתחיל מהצורך ההנדסי ולא מסוג מדפסת מסוים. כאשר בוחנים מראש את תנאי העבודה, המידות, הכמות, רמת הדיוק והתקציב, ניתן לצמצם ניסיונות מיותרים ולכוון לפתרון שמתאים למוצר ולא רק ליכולת הטכנית של המערכת.

שאלות ותשובות על תהליכי ייצור בתלת מימד

לפני שמתחילים פרויקט חדש, עולות שאלות מעשיות בנוגע לזמן הייצור, למידות האפשריות, להכנת הקובץ ולבקרת האיכות. הנה תשובות קצרות לנושאים שחשוב להכיר לפני קבלת החלטה.

כמה זמן נמשך תהליך הדפסת תלת מימד?

משך העבודה משתנה מפרויקט לפרויקט. זמן ההשלמה של הדפסת תלת מימד מושפע מגודל החלק, מורכבותו, סוג החומר, הטכנולוגיה שנבחרה ורמת הדיוק הנדרשת. לכך יש להוסיף את הכנת הקובץ, הגדרת המערכת, פעולות הגימור והבדיקות שלאחר הייצור. פריט קטן ופשוט עשוי להיות מוכן במהירות יחסית, בעוד שחלק מתכתי גדול או מורכב ידרוש תהליך ארוך ומבוקר יותר. לכן מומלץ לקבל הערכת זמן רק לאחר בחינת הקובץ והדרישות המלאות של הפרויקט.

האם הדפסת תלת מימד מתאימה גם לחלקי מתכת גדולים?

כן, בתנאי שנבחרות מערכת הייצור והטכנולוגיה המתאימות. בפרויקטים כאלה הדפסת תלת מימד דורשת התייחסות למידות החלק, לסוג המתכת, לתכונות המכאניות ולפעולות שיידרשו לאחר השלמת הייצור. CMI מציעה פתרונות מתקדמים לייצור חלקי מתכת במידות גדולות באמצעות טכנולוגיות AFSD ו EBAM. התאמת השיטה נעשית לפי הצורך ההנדסי והיישום הסופי, מכיוון שלא כל חלק גדול מתאים לאותו תהליך.

האם הדפסת תלת מימד דורשת קובץ תכנון מוכן?

לא בהכרח. כאשר קיים קובץ מתאים, ניתן לבדוק אותו ולבחון אם המבנה שלו נכון לשיטת הייצור שנבחרה. כאשר הרעיון עדיין אינו מתורגם למודל ממוחשב, ניתן להתחיל משלב האפיון והתכנון. CMI מספקת שירותי תכנון והנדסה שמסייעים להפוך צורך תעשייתי או רעיון ראשוני לקובץ שניתן לייצר. בשלב הזה נבחנים המידות, החיבורים, עובי הדפנות, החומר והתפקוד המצופה מהחלק.

כיצד בודקים איכות לאחר הדפסת תלת מימד?

הבדיקות נקבעות לפי החומר, חשיבות הרכיב וסביבת העבודה שלו. ניתן לבדוק מידות, איכות פני שטח, התאמה למכלול ותכונות נוספות שנקבעו במפרט. בחלקים מסוימים נדרשת גם בקרת איכות מתקדמת שאינה פוגעת ברכיב. CMI מספקת בדיקות אל הרס בטכנולוגיית NDT PCRT, שניתן לשלב בתהליך בהתאם לדרישות הפרויקט. כאשר מדובר בחלק לתעשייה התעופתית, הביטחונית או לתעשייה מתקדמת אחרת, חשוב להגדיר את אופן הבדיקה כבר בתחילת התכנון.

הדפסת תלת מימד עם CMI לפתרון תעשייתי מדויק

הדפסת תלת מימד אינה רק דרך אחרת לייצר חלק. כאשר משתמשים בה נכון, היא יכולה לשנות את הדרך שבה מתכננים מוצר, בוחנים אבטיפוס, מייצרים סדרה קצרה או נותנים מענה לרכיב מורכב. כדי להגיע לתוצאה נכונה, צריך לחבר בין הטכנולוגיה, החומר, התכנון והדרישות האמיתיות של הפרויקט.

CMI פועלת משנת 1988 ומביאה לתהליך ניסיון בעבודה עם התעשייה האזרחית, הביטחונית והתעופתית. החברה מספקת מעטפת רחבה הכוללת מערכות מתקדמות לייצור במתכת ובפולימרים, פתרונות לפריטים זעירים ולחלקים במידות גדולות, יכולות הנדסיות וחומרי גלם למגוון יישומים.

הבחירה בין ייצור תוספי לבין שיטה רגילה צריכה להיעשות מתוך הבנה מקצועית ולא מתוך הנחה שטכנולוגיה חדשה מתאימה לכל מקרה. צוות CMI בוחן את מאפייני החלק, הכמות, החומר, לוחות הזמנים ורמת הביצועים הנדרשת כדי להתאים פתרון שמשרת את המוצר ואת מטרות הפרויקט. לייעוץ מקצועי ולבחינת אפשרויות הייצור, צרו קשר עם CMI.
